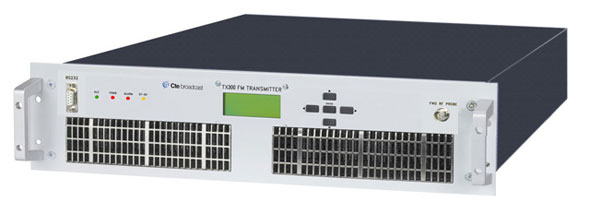

Передатчик TX 30

Передатчик TX 30

УКВ ЧМ радиовещательный передатчик 30 Вт

При разработке передатчика нового поколения TX300 использован опыт производства популярных моделей TX25 Plus и TX250 Plus. Радиовещательный FM передатчик TX300 отличается от своих предшественников более современной элементной базой, схемотехникой и функциональными возможностями. Передатчик имеет возможность подключения не только к последовательному порту компьютера или к GSM-GPRS модему, но и к интернет через локальную сеть. С помощью встроенного WEB интерфейса возможны удаленный контроль и управление параметрами передатчика из любой точки планеты, где есть доступ в интернет. Так же в передатчике TX300 имеется возможность подключения по AES/EBU интерфейсу к источнику цифрового аудио сигнала. Как и предшественники, передатчики этой серии просты в управлении, надежны и имеют высокие параметры излучаемого сигнала.





ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПЕРЕДАТЧИКА TX 30

Диапазон рабочих частот

87,5÷108,0 MHz

Шаг установки частоты

10 KHz

Стабильность частоты, не хуже

± 50 Hz

Стабильность частоты пилот-тона, не хуже

± 1 Hz

Номинальное сопротивление нагрузки

50 Ohm

Предельно допустимый КСВ нагрузки

1:1,5

Оперативная установка выходной мощности в пределах

0 ÷ 30 W

Отклонение выходной мощности при колебаниях напряжения сети ±15%, не более

± 1,0 dB

Подавление гармоник, не менее

75 dB

Подавление побочных излучений, не менее

90 dB

Соотношение С/Ш взвешенное, не менее

83 dB

Сопротивление симметричных/несимметричных входов

600 Ohm/10 KOhm

Номинальная девиация

± 75 KHz

Стабильность девиации

± 2,5%

Сопутствующая паразитная амплитудная модуляция (СПАМ)

0,1%

Паразитная амплитудная модуляция (ПАМ)

0,12%

Предыскажения

50 μs/ 75 μs

Антенный разъем

N female

ХАРАКТЕРИСТИКИ АУДИО ТРАКТА - МОНО/КСС(МРХ)

Уровень входного НЧ сигнала

-6 dBm÷12 dBm

Уровень входного КСС (МРХ) сигнала

-6 dBm÷12 dBm

Завал АЧХ от 19 KHz к 100KHz

30 dB

Коэффициент гармоник в полосе 40 Hz ÷ 15 KHz, не более

0,1%

Неравномерность АЧХ в полосе 40 Hz ÷ 15 KHz, не более

÷ 0,3 dB

Подавление 19 KHz

46 dB

ХАРАКТЕРИСТИКИ АУДИО ТРАКТА - СТЕРЕО

Уровень входного НЧ сигнала

-6 dBm÷12 dBm

Разделение каналов, не менее

50 dB

Коэффициент гармоник в полосе 40 Hz ÷ 15 KHz, не более

0,03%

Неравномерность АЧХ в полосе 40 Hz ÷ 15 KHz, не более

÷ 0,2 dB

Подавление 38 KHz, не менее

50 dB

ПРОЧИЕ ХАРАКТЕРИСТИКИ

Температура окружающей среды

0 ÷ 45ºС

Габариты

2U / 482 х 88 х 500 mm

Вес

10 Kg

Электропитание

80 ÷ 265 Vac 50 Hz

Потребляемая мощность, не более

300 VA
