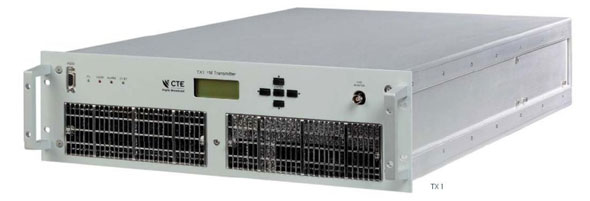

Передатчик TX 1

Передатчик TX 1

УКВ ЧМ радиовещательный передатчик 1000 Вт

TX 1 – современный, компактный стерео/моно/MPX FM передатчик с регулируемой от 100 до 1000Вт выходной мощностью. Размер передатчика 3U для 19" стоек. Вес всего 18 кг. Благодаря новым решениям, примененным нашими разработчиками в схемотехнике и конструкции, для этого передатчика удалось добиться увеличения на 20% времени наработки на отказ по сравнению с аналогичными моделями, доступными на рынке. В передатчике применены высоконадежные MosFet выходные транзисторы SD2942. Транзисторы включены параллельно через разветвитель и мост сложения, что позволяет передатчику сохранять частичную работоспособность при выходе из строя нескольких из них. Использована сдвоенная система электропитания. Энергопотребление снижено до 1800ВА. TX 1 оборудован микропроцессором, который позволяет устанавливать параметры передатчика как посредством клавиатуры и дисплея на передней панели, так и удаленно, через RS232 или локальную сеть LAN. При помощи встроенного WEB интерфейса возможны дистанционный контроль и управление параметрами передатчика из любого места, где есть подключение к интернет. Благодаря использованию только предварительно отобранных электронных компонентов высшего качества, была также улучшена чистота радиочастотного спектра в соответствии со стандартами ETSI 300-384; ETS 302-018; ETSI 300-447; ETS 301-489.





ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПЕРЕДАТЧИКА TX 600

Диапазон рабочих частот

87,5÷108,0 MHz

Шаг установки частоты

10 KHz

Стабильность частоты, не хуже

± 50 Hz

Стабильность частоты пилот-тона, не хуже

± 1 Hz

Номинальное сопротивление нагрузки

50 Ohm

Предельно допустимый КСВ нагрузки

1:1,5

Оперативная установка выходной мощности в пределах

100 ÷ 1000 W

Отклонение выходной мощности при колебаниях напряжения сети ±15%, не более

± 1,0 dB

Подавление гармоник, не менее

75 dB

Подавление побочных излучений, не менее

90 dB

Соотношение С/Ш взвешенное, не менее

83 dB

Сопротивление симметричных/несимметричных входов

600 Ohm/10 KOhm

Номинальная девиация

± 75 KHz

Стабильность девиации

± 2,5%

Сопутствующая паразитная амплитудная модуляция (СПАМ)

0,1%

Паразитная амплитудная модуляция (ПАМ)

0,12%

Предыскажения

50 μs/ 75 μs

Антенный разъем

7/16 female

ХАРАКТЕРИСТИКИ АУДИО ТРАКТА - МОНО/КСС(МРХ)

Уровень входного НЧ сигнала

-6 dBm÷12 dBm

Уровень входного КСС (МРХ) сигнала

-6 dBm÷12 dBm

Завал АЧХ от 19 KHz к 100KHz

30 dB

Коэффициент гармоник в полосе 40 Hz ÷ 15 KHz, не более

0,1%

Неравномерность АЧХ в полосе 40 Hz ÷ 15 KHz, не более

÷ 0,3 dB

Подавление 19 KHz

46 dB

ХАРАКТЕРИСТИКИ АУДИО ТРАКТА - СТЕРЕО

Уровень входного НЧ сигнала

-6 dBm÷12 dBm

Разделение каналов, не менее

50 dB

Коэффициент гармоник в полосе 40 Hz ÷ 15 KHz, не более

0,03%

Неравномерность АЧХ в полосе 40 Hz ÷ 15 KHz, не более

÷ 0,2 dB

Подавление 38 KHz, не менее

50 dB

ПРОЧИЕ ХАРАКТЕРИСТИКИ

Температура окружающей среды

0 ÷ 45ºС

Габариты

3U / 482 х 132 х 700 mm

Вес

18 Kg

Электропитание

80 ÷ 265 Vac 50 Hz

Потребляемая мощность, не более

1800 VA
