Программа для просмотра, создания, редактирования и конвертации файлов диаграмм направленности антенн
Antenna Pattern Editor – это универсальный инструмент для работы с файлами описания антенн (antenna pattern file) различных форматов. Основная идея, заложенная в программу – предоставить пользователю возможность быстро создать файл описания антенны при помощи различных способов.
Файлы описания антенн представляют собой простые текстовые файлы или файлы с xml разметкой, в которых описываются основные характеристики антенн – диаграммы направленности, коэффициент усиления, частотный диапазон, наименование, производитель и прочие данные. Эти файлы используются в различных программах планирования радиосетей и расчетов биологически опасных зон, в том числе, и в наших программах RadioPlanner, Indoor RadioPlanner, SanZone, DRRL, EMC Planner.
Существует довольно большое количество форматов файлов описания антенн, но часто бывает так, что именно в нужном формате файл отсутствует. В этом случае, при помощи Antenna Pattern Editor вы легко можете конвертировать файл в нужный вам формат.
Иногда информация по антенне представляет собой только картинку диаграммы направленности. В таких случаях, при помощи Antenna Pattern Editor можно всего за несколько минут подготовить необходимый файл. Благодаря простому графическому интерфейсу, а также примененному алгоритму кубической сплайн-интерполяции, можно получить требуемый файл, указав на загруженном изображении всего несколько характерных точек. Для оцифровки подойдет файл с изображением диаграммы направленности в любом растровом формате – png, jpg, bmp, tiff.
При помощи Antenna Pattern Editor можно выполнять редактирование, трансформацию, нормирование диаграммы направленности, а также ряд других функций, описанных далее.
Основные функции:

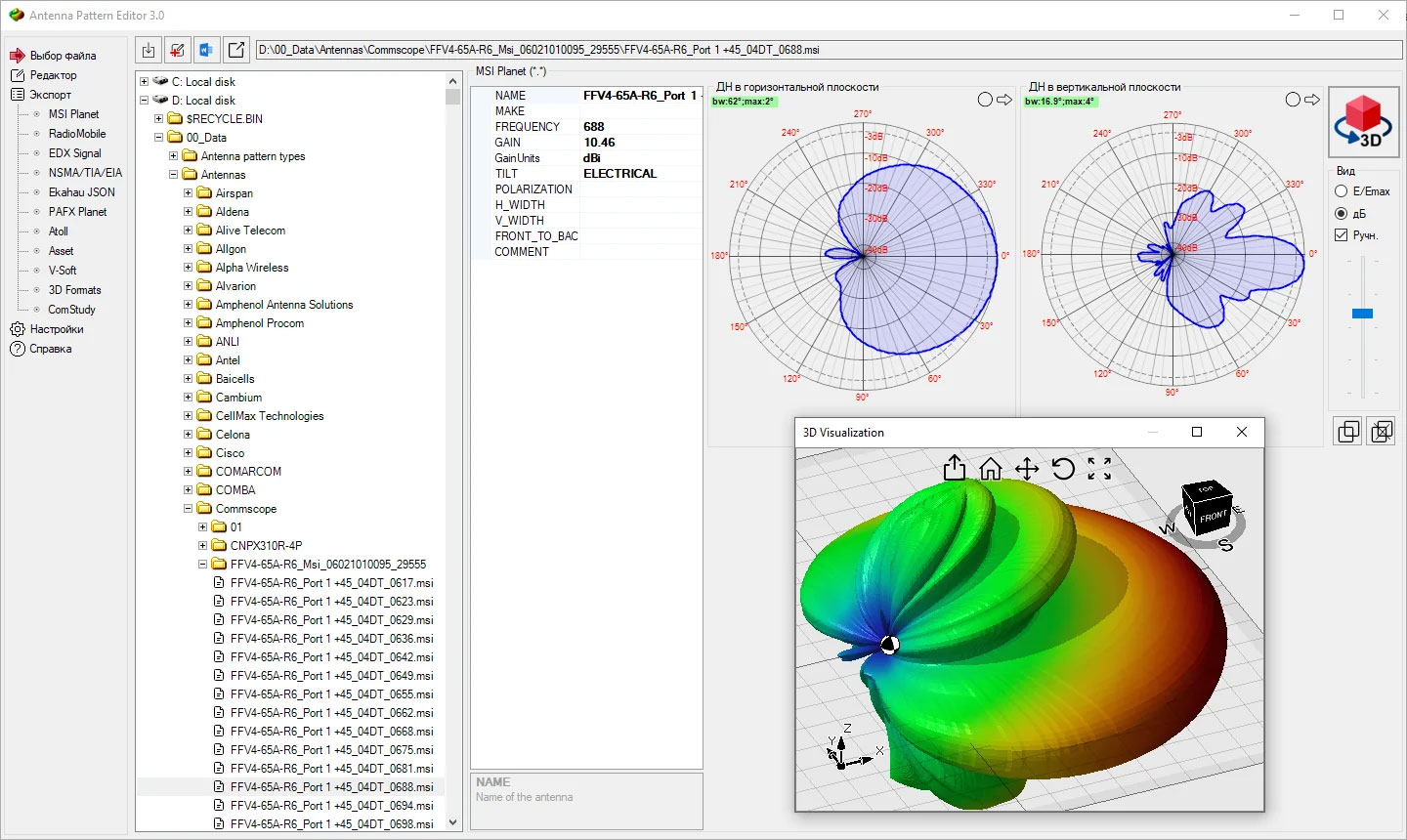

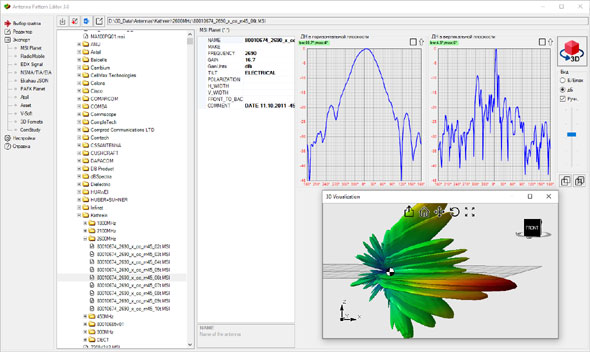

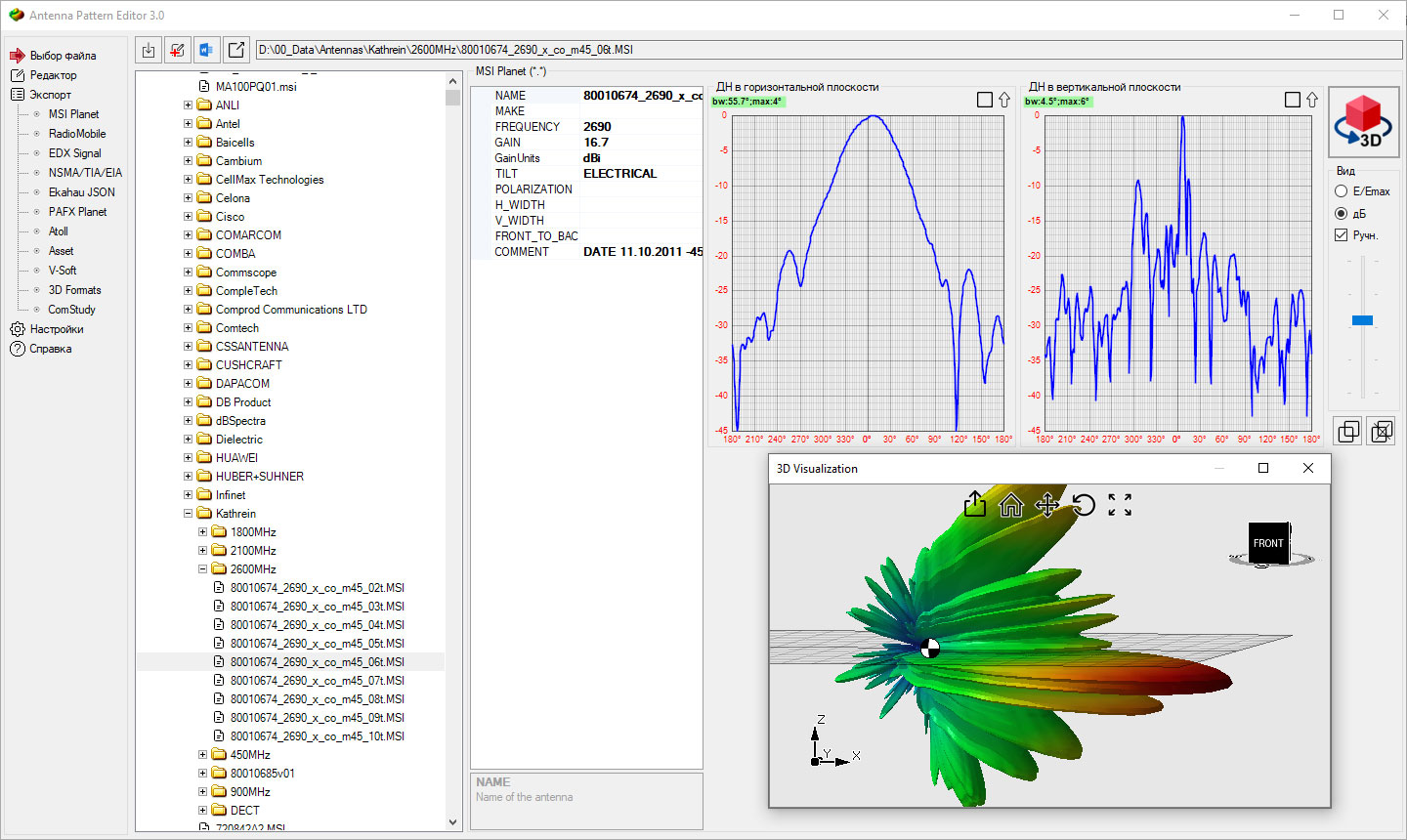

• Просмотр 2D/3D диаграмм направленности антенн в линейном и логарифмическом масштабах в полярной и в прямоугольной системах координат
• Просмотр текстовой информации из файла диаграммы направленности антенны

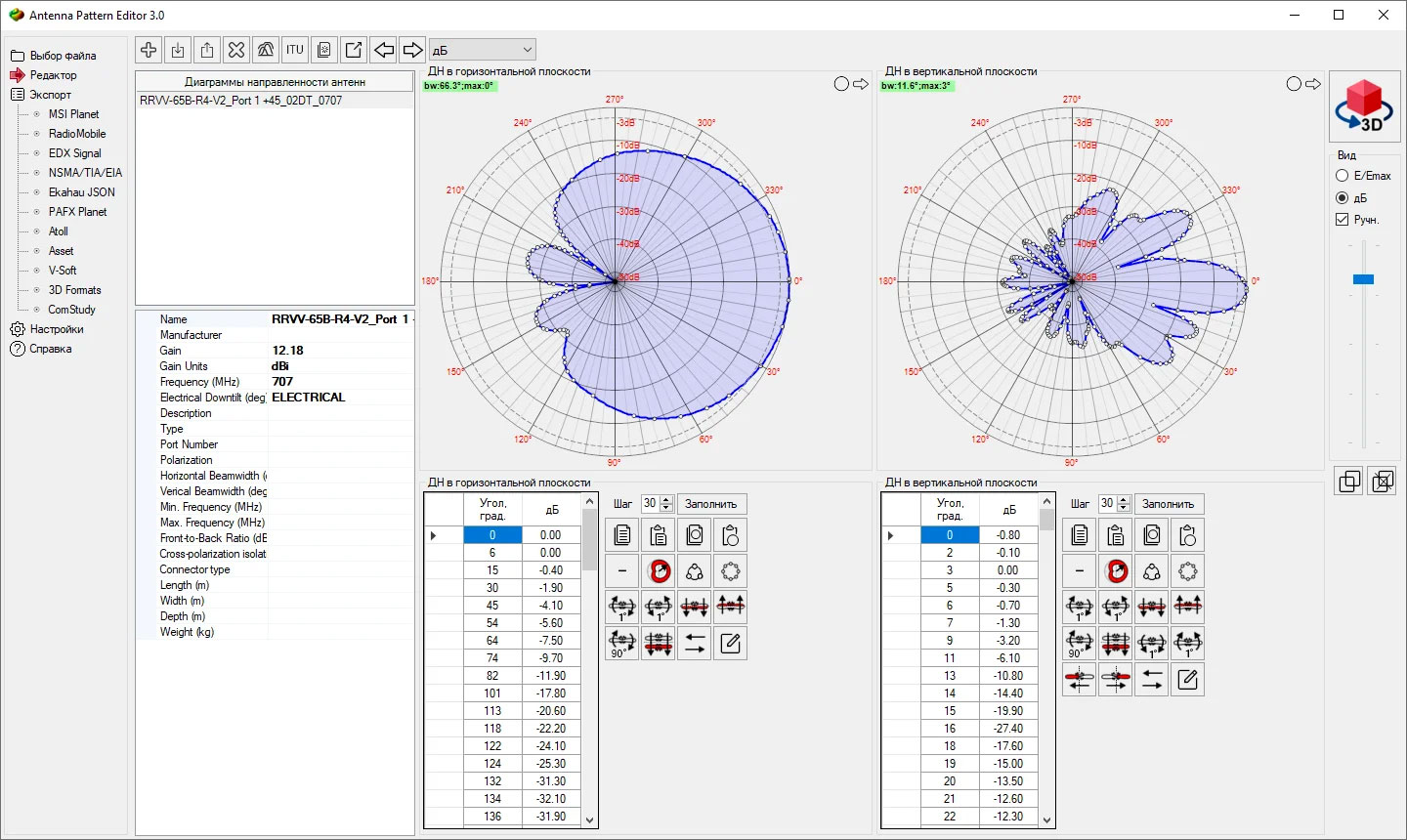

• Создание/редактирование диаграммы направленности антенны в табличной форме с расширенными возможностями копирования и вставки

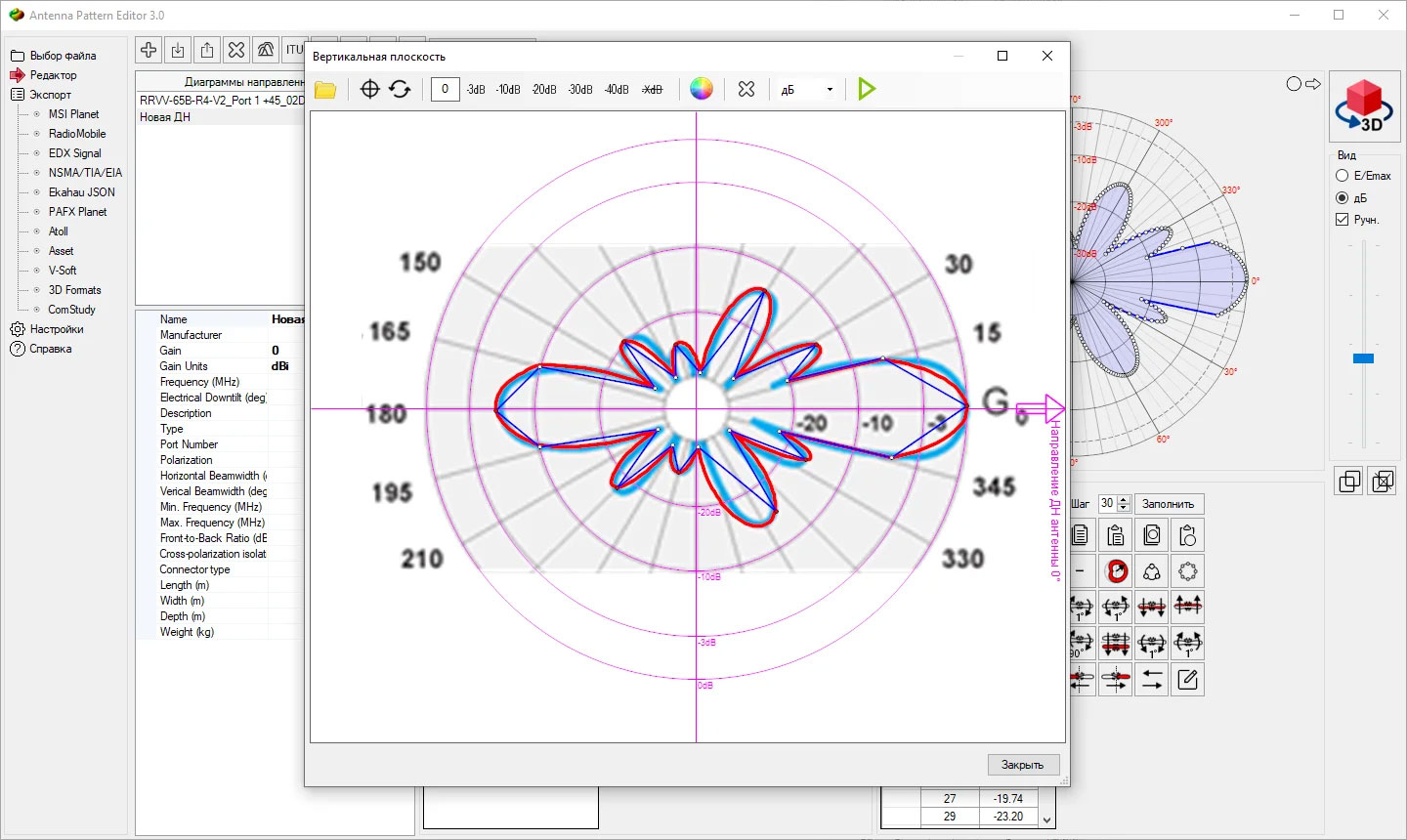

• Создание диаграммы направленности антенны из изображения (оцифровка ДН)
• Выполнение различных преобразований диаграммы направленности антенны (вращение, зеркальное отображение, нормирование и т. д.)

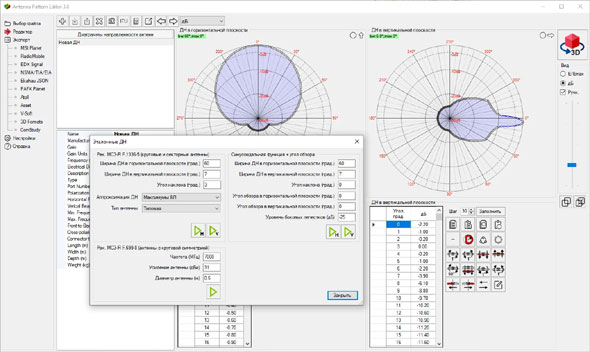

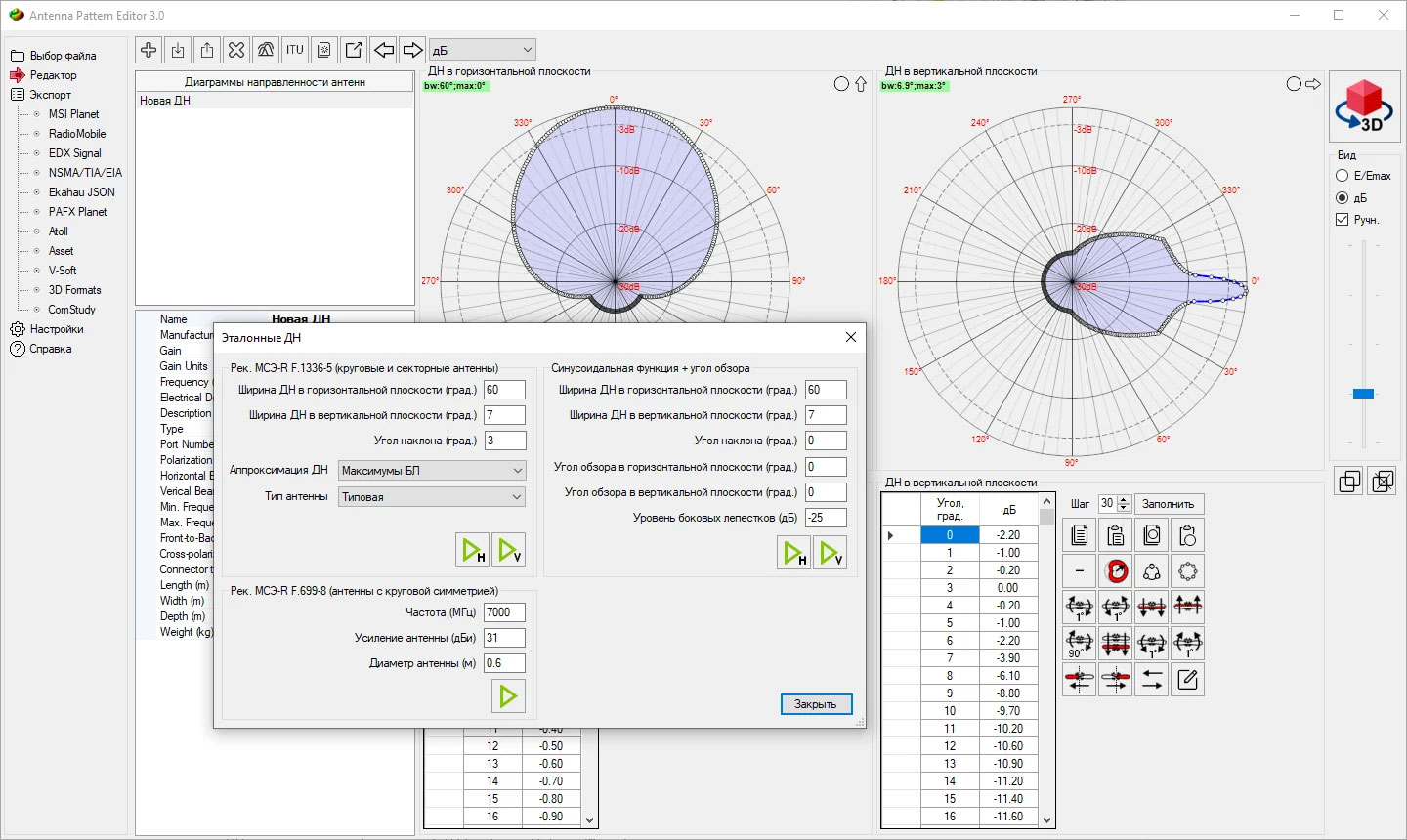

• Создание диаграмм направленности антенны на основе различных эталонных моделей ITU-R
• Отчет о диаграмме направленности антенны в Word, Excel и PDF
• Экспорт диаграмм направленности антенны в различные форматы
• Расчет ширины главного лепестка в горизонтальной и вертикальной плоскости, а также электрического наклона антенны
• Формирование файла огибающей диаграммы направленности антенны из набора диаграмм направленности антенны
• Пакетное преобразование файлов диаграмм направленности антенны между форматами

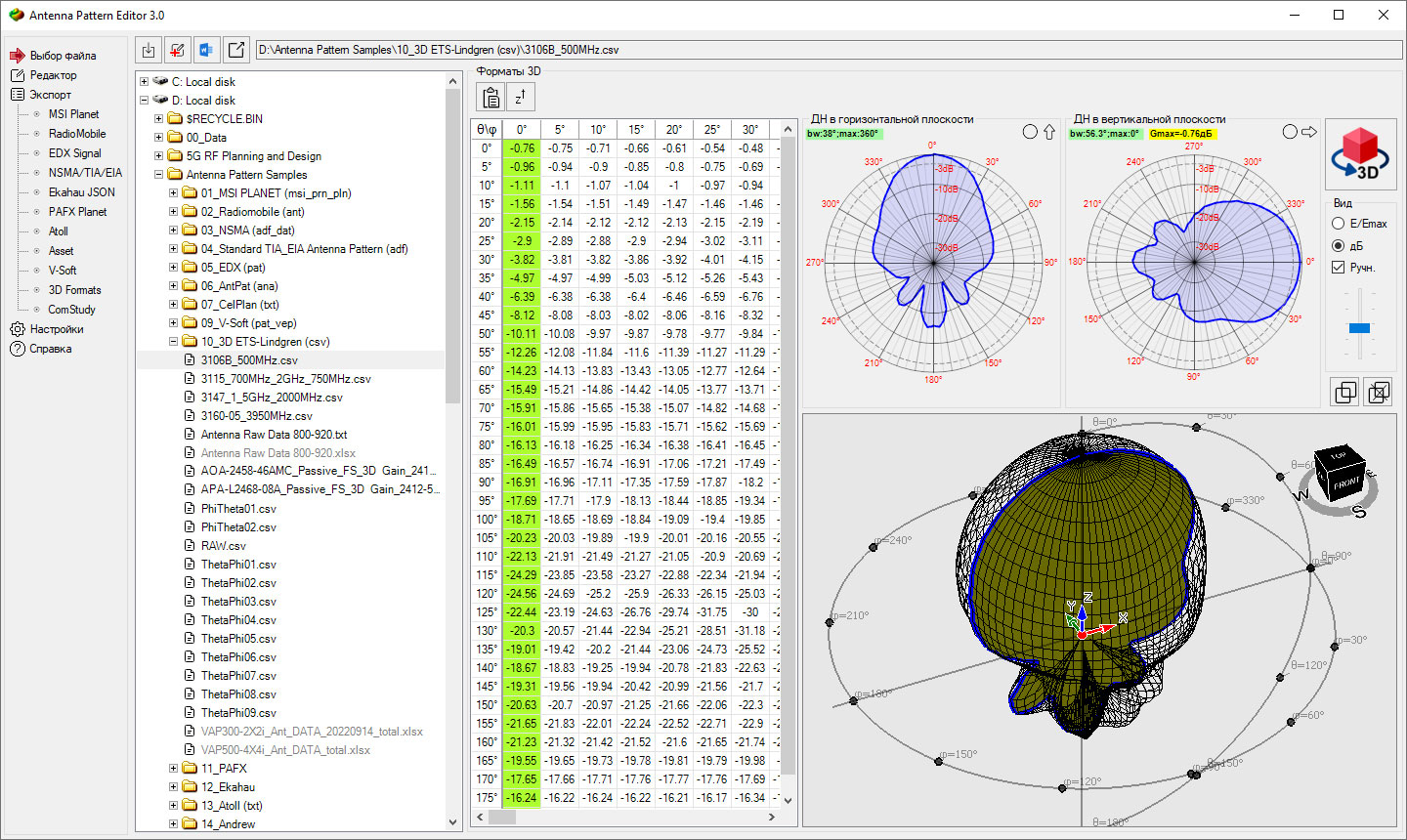

Antenna Pattern Editor позволяет работать с большинством форматов файлов ДН антенн. Поддерживаются как простые форматы с двумя диаграммами направленности в азимутальной и вертикальной плоскости (например, MSI Planet, Radio Mobile V3, Ekahau *.json), так и более сложные форматы с ДН антенн в разных поляризациях и так называемые "слайсовые" форматы (NSMA, TIA/EIA-804-B, EDX). Также поддерживаются оригинальные 3D-форматы ETS-Lindgren и Satimo.
