Коллинеарные дипольные антенны радиовещательного FM диапазона 87,5 – 108 МГц — серия TC100
Высокоэффективные широкополосные базовые антенны серии TC100, выполненные на основе петлевых вибраторов, предназначены для работы в составе радиовещательных станций в диапазоне 87,5–108 МГц.
Благодаря специальному покрытию на основе устойчивого к неблагоприятным условиям полимера, стационарные дипольные антенны стабильны к воздействию коррозии, ультрафиолетового излучения, кислотных осадков, а также абразивной пыли. Антенна имеет специальную конструкцию, которая снижает воздействия атмосферных осадков и обледенения на её характеристики.
В комплект поставки каждой стационарной коллинеарной антенны входят элементы крепления на мачту диаметром от 40 до 62 мм.
Базовые антенны серии TC100 выпускаются на предварительно оговоренные номиналы частот радиовещательного диапазона 87,5–108 МГц.
Характеристики
Коллинеарные дипольные антенны |
Серия TC100 |
Диапазон 87,5–108 МГц |
TC100D2-6 |
TC100D4-9 |
Электрические характеристики |
Усиление, дБ |
6 |
9 |
Предельная мощность, Вт |
600 |
Полоса рабочих частот, МГц |
4 |
КСВ |
<1,5:1 |
Сопротивление, Ом |
50 |
Угол излучения в вертикальной плоскости, град. |
30 |
18 |
Грозозащита |
К.З. по постоянному току (DC Ground) |
Разъём питания |
N-Type Female |
Механические характеристики |
Габариты, м |
3,90 x 0,92 |
7,70 x 0,92 |
Вес, кг |
7,5 |
14 |
Максимальная ветровая нагрузка, км/ч |
240 |
Максимальная ветровая нагрузка при обледенении слоем в 1 см |
200 |
Эквивалентная площадь, кв. м |
0,21 |
0,41 |
Диаграмма направленности в вертикальной плоскости TC100D4-9
Диаграмма направленности в горизонт. плоскости TC100D4-9

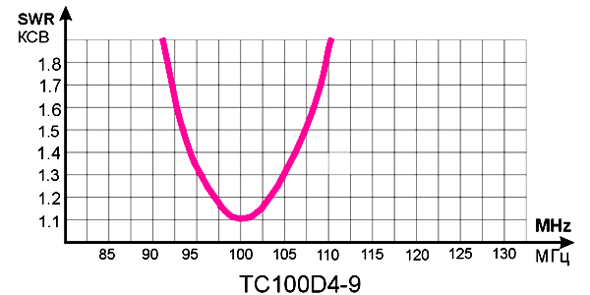

Зависимость КСВ от частоты
|
