Extron DMP 64

Матричный цифровой процессор Extron DMP 64 – это матричный аудио микшер 6x4 на базе Extron ProDSP™, мощной платформы цифровой обработки сигналов для маршрутизации и обработки аудиосигналов.
Номер по каталогу
• 60-1054-01 - 6x4 ProDSP процессор DMP 64

Способ конфигурирования DSP, который применяется в DMP 64, упрощает микширование, маршрутизацию и адаптацию к условиям помещения. Быстрое интуитивно понятное конфигурирование позволяет очень быстро установить и при необходимости легко подстроить микшер. DMP 64 идеален для презентаций, где требуется компактное DSP-устройство для нетривиального микширования микрофонных и линейных сигналов.

ProDSP

ProDSP – это собственная эксклюзивная разработка Extron на базе мощной 32/64-битной машины DSP с плавающей запятой, которая обеспечивает очень широкий динамический диапазон и минимизирует возможность усечения сигналов. ProDSP использует студийного качества преобразователи 24-бит/48 кГц, поддерживая прозрачность аудио сигналов. К услугам пользователя ProDSP обширный и удобный инструментарий для управления уровнями, динамическими диапазонами, фильтрами, задержками, дакингом, тонкомпенсацией и подавлением обратной связи.

Удобная программа настройки DSP Configurator™

Несмотря на обилие функций, ProDSP легко настраивается с помощью ПО DSP Configurator. Гибкий графический интерфейс открывает быстрый доступ ко всем инструментам цифровой обработки аудио сигнала, включая управление уровнями, динамическими диапазонами, фильтрами, задержками, дакингом, тонкомпенсацией, подавлением обратной связи и матричным микшированием. Системотехник может легко охватить взглядом всю аудио систему, в том числе блоки обработки, маршруты и точки смешения сигналов.

Гибкая маршрутизация

DMP 64 имеет шесть монофонических микрофонных/линейных входов с фантомным питанием, каждый из которых может подаваться для микширования на все четыре линейных монофонических выхода или на любой из них. Для расширения возможностей маршрутизации микшер поддерживает четыре виртуальных канала. Эти виртуальные каналы делают DMP 64 более универсальным, позволяя группировать входы для совместной обработки. Для каждого виртуального канала предусмотрены блоки фильтра, динамической обработки, тонкомпенсации и усиления.

Универсальные функции управления

Конфигурирование и управление DMP 64 можно выполнять дистанционно через RS-232, Ethernet или USB. Также предусмотрены дискретные входы-выходы для внешней синхронизации, например, при активации микрофона или отключении канала.

Основные функции:
• Матричный микшер микрофонных/линейных аудио сигналов 6x4— DMP 64 – это необычайно компактное устройство для маршрутизации и регулирования уровня сигналов при осуществлении небольших проектов. Он оснащен шестью входами – все имеют фантомное питание 48 В и способны принимать сигнал микрофонного уровня – и может направлять эти сигналы для микширования на четыре линейных выхода.
• Входы: шесть симметричных или несимметричных входов микрофонного/линейного уровня на базе 3-полюсных разъемов с гнездами 3.5мм и невыпадающими винтами
• Выходы: четыре симметричных или несимметричных выхода линейного уровня на базе 3-полюсных разъемов с гнездами 3.5мм и невыпадающими винтами
• Обработка аудио сигнала ProDSP™— DMP 64 использует 32/64-битный DSP механизм с плавающей запятой, который обеспечивает очень широкий динамический диапазон и прозрачность аудио сигналов, что облегчает управление усилением и одновременно минимизирует возможность усечения сигналов в DSP.
• Фантомное питание 48В — DMP 64 оборудован шестью входами микрофонного/линейного уровня. Отключаемое фантомное питание напряжением 48 В упрощает применение конденсаторных микрофонов.
• Аналого-цифровые и цифро-аналоговые преобразователи студийного качества 24-бит/48 кГц
• DSP обработка с малой постоянной задержкой — Задержка между входным и выходным сигналом в DMP 64 всегда составляет 4,5 мс независимо от числа активных каналов и процессов. Малая постоянная задержка гарантирует синхронность звука и изображения, предотвращая досадные накладки при проведении презентации.
• ПО DSPConfigurator™ — Мощный и в то же время удобный компьютерный программный инструмент для управления всеми аудио операциями DMP 64. Он позволяет настроить все доступные функции цифровой обработки аудио сигнала, его маршрутизацию и микширование.
• Интуитивно понятная графическая среда пользователя — Графическая среда программы DSP Configurator наглядно отображает в одном окне всех входы и выходы, блоки обработки аудио сигналов, маршруты и точки смешения. Благодаря ей системотехник или установщик может быстро проверить конфигурацию аудио системы, не обращаясь к многочисленным окнам или меню.
• Универсальные функции управления — Микшером DMP 64 можно управлять с помощью ПК с программой DSP Configurator. Для подключения ПК предусмотрены порты Ethernet, RS-232, а также USB 2.0 на передней панели. Кроме того, DMP 64 можно управлять через систему, поддерживающую протокол Extron SIS™ (Simple Instruction Set), а также через интернет. Наличие двух последовательных портов RS-232 и порта Ethernet позволяет применять DMP 64 также в системах многозонального распределения.
• Копирование и вставка блоков обработки — Графическая среда пользователя предусматривает возможность копирования параметров отдельных блоков или одинаковых групп блоков, облегчая и ускоряя проектирование и настройку аудио системы.
• Рабочий и имитационный режимы и сохранение файлов конфигурации — DMP 64 позволяет загружать настройки конфигурации, подготовленные в режиме offline, а также выгружать файлы настройки из микшера для архивирования.
• 32 предустановки программы DSPConfigurator— С помощью ПО DSP Configurator можно сохранять параметры DSP обработки, уровни и маршруты сигналов. Вы можете сохранять комбинации настроек для всей системы или для любой группы входов, выходов, точек смешения и блоков DSP обработки.
• Шесть дискретных портов ввода-вывода для дистанционного управления и обратной связи — Шесть конфигурируемых дискретных портов ввода-выводапозволяют программировать операции DMP 64 в ответ на внешние сигналы, такие как включение микрофона или отключение звукового канала и активировать соответствующие настройки.
• Применение двойной матрицы позволяет задавать основные и виртуальные маршруты — В DMP 64 применяется принцип двойной матрицы, который существенно расширяет возможности маршрутизации, смешения и обработки входных источников. Основная матрица позволяет направить каждый вход на все четыре выхода или на любой из них. При желании любой из шести входов можно сначала направить на вспомогательную матрицу, которая соединяет входы с четырьмя виртуальными шинами. Виртуальные шины позволяют группировать входы и обрабатывать при одинаковых значениях параметров и настроек DSP, что упрощает настройку системы и управление микшированием.
• Групповое управление — DMP 64 дает возможность группировать сигналы и управлять каждой такой группой с помощью общего фейдера или выключателя. Пользователь может создавать до 32 групп и включить в каждую до 16 сигналов.
• Программируемые пределы обеспечивают оптимальный диапазон группового регулирования — Динамические диапазоны групп можно ограничивать программируемыми пределами, чтобы добиться оптимального минимального и максимального уровней при внешнем регулировании громкости. Это исключает установку недостаточной или чрезмерной громкости при дистанционном регулировании. ПО DSP Configurator допускает «перетаскивание» программируемых пределов из экрана группового регулирования.
• Клавиатурное управление курсором SpeedNav™ — Система SpeedNav позволяет оперировать программой DSP Configurator с помощью одной клавиатуры, без мышки или сенсорной панели. Клавиши и их комбинации открывают быстрый доступ ко всем входам, выходам, точкам смешения и инструментам цифровой обработки сигнала. Это удобно, когда аудио система настраивается и сдается в эксплуатацию на месте посредством портативного компьютера.
• Индикаторы состояния входов и выходов на передней панели— На передней панели DMP 64 имеются светодиоды, которые позволяют в реальном времени следить за наличием сигнала на всех входах и выходах. Отдельный индикатор сообщает об усечении аналогового сигнала.
• USB-порт конфигурирования на передней панели — ПК с программой конфигурирования удобно подключается к порту на передней панели микшера, без необходимости доступа к задней панели.
• Два порта RS-232— DMP 64 оборудован двумя последовательными портами, второй порт предназначен для многозонального распределения сигнала.
• Мониторинг и управление через Ethernet— Технология управления через Ethernet рассчитана на потребности профессиональной аудио-видео среды и позволяет осуществлять упреждающее управление микшером DMP 64 через LAN, WAN или Интернет, используя стандартные протоколы TCP/IP.
• Устанавливаемый в стойку металлический корпус, размер 1U, ширина 1/4

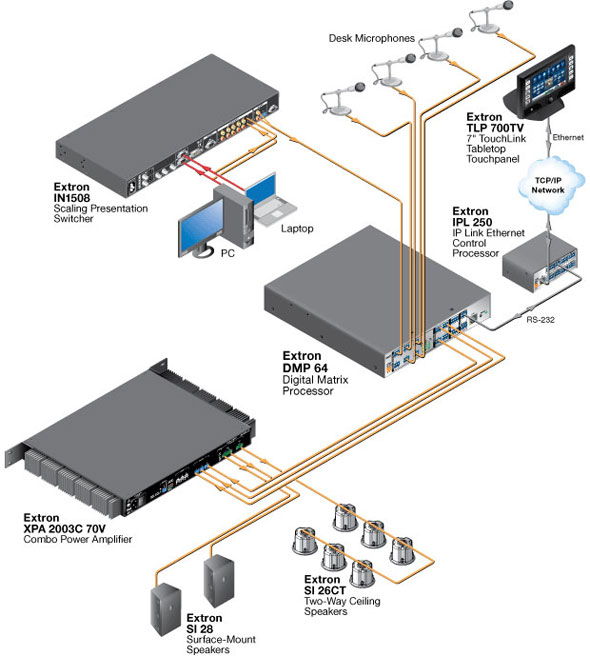

Диаграмма
